Cómo organizar el cableado estructurado en un centro de datos

El cableado estructurado en un centro de datos se refiere al sistema de cables, conectores y dispositivos de gestión que interconectan los equipos de red, servidores y sistemas de almacenamiento. A diferencia de una instalación improvisada, el cableado estructurado sigue un diseño jerárquico y estandarizado que permite que la infraestructura sea escalable, fácil de mantener y eficiente en términos de flujo de aire y señal.

Una organización correcta es fundamental porque impacta directamente en la operatividad del centro de datos. Un cableado desordenado no solo dificulta la identificación de fallos y la sustitución de hardware, sino que puede obstruir la ventilación de los racks, provocando sobrecalentamientos que comprometen el rendimiento de los servidores. Este artículo detalla los principios y métodos para implementar un sistema de cableado limpio y funcional.

Planificación y diseño de la arquitectura

Antes de instalar el primer cable, es necesario definir la topología de la red. La organización comienza con la elección de la arquitectura de cableado, que generalmente se divide en áreas específicas para evitar el caos visual y técnico.

El área de distribución principal es el núcleo donde se concentran los switches básicos y la conectividad externa. Desde aquí, el cableado se despliega hacia las áreas de distribución horizontal, que son los racks donde se encuentran los servidores. En lugar de conectar cada servidor directamente al switch central mediante cables extremadamente largos, se utilizan paneles de parcheo (patch panels).

El uso de paneles de parcheo es la piedra angular del cableado estructurado. Estos permiten que los cables permanentes (aquellos que van empotrados o fijados en bandejas) terminen en un punto fijo, mientras que los cables de parcheo (más cortos y flexibles) conectan el panel con el equipo final. Esto evita que, al mover un servidor, sea necesario recablear toda la ruta hasta el switch.

Gestión física y rutas de cables

La disposición física de los cables debe evitar que estos cuelguen libremente o se amontonen en el fondo de los racks. Para lograrlo, se emplean diversas soluciones de soporte y guiado.

Las bandejas de cables superiores o "escaleras" son ideales para transportar grandes volúmenes de cableado horizontal sobre los racks. Esto mantiene el suelo técnico despejado, facilitando la circulación del aire frío que sube hacia los equipos. Por otro lado, los organizadores verticales instalados en los laterales de los racks permiten dirigir los cables desde la parte superior hacia los switches y servidores sin bloquear el acceso a los puertos.

Es fundamental evitar el uso excesivo de bridas plásticas muy apretadas, ya que pueden deformar el núcleo del cable y provocar pérdida de paquetes o interferencias. En su lugar, se recomienda el uso de velcro, que sujeta los cables con firmeza pero permite ajustarlos y añadir nuevos tendidos sin riesgo de dañar la chaqueta del cable o requerir cortes con herramientas punzantes cerca de las fibras ópticas.

Código de colores y etiquetado

Un sistema de cableado puede estar físicamente ordenado, pero si no es identificable, sigue siendo ineficiente. La implementación de un estándar de colores y etiquetas es lo que convierte un despliegue de cables en un sistema gestionable.

El código de colores se utiliza para diferenciar visualmente la función de cada enlace. Por ejemplo, se puede asignar el color azul para la red de datos, el rojo para la gestión remota (KVM o IPMI) y el amarillo para las conexiones de almacenamiento. Esto permite que cualquier técnico identifique la naturaleza de una conexión sin necesidad de rastrear el cable físicamente hasta su origen.

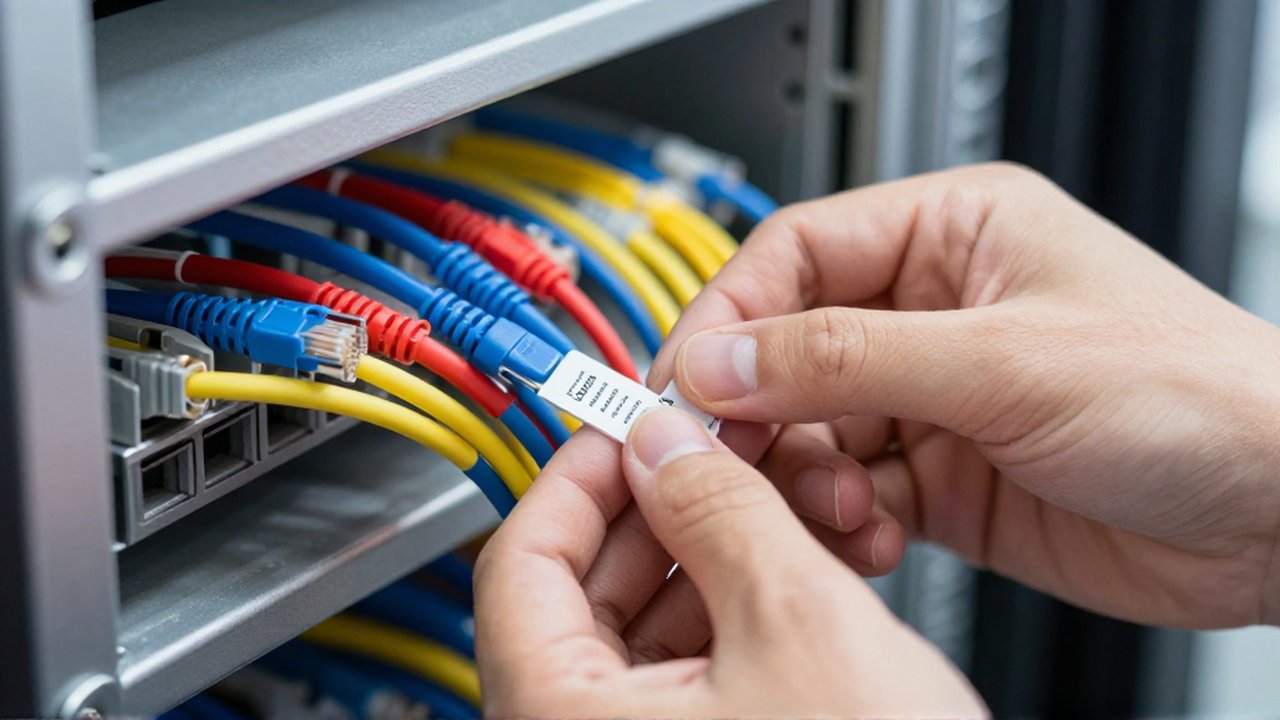

El etiquetado debe ser redundante y preciso. Cada extremo del cable debe tener una etiqueta que indique su origen y su destino (por ejemplo: Rack A / Puerto 12 $rightarrow$ Rack B / Puerto 24). Las etiquetas deben estar impresas y adheridas de forma que no se despeguen con el tiempo ni obstruyan los conectores.

Optimización del flujo de aire y mantenimiento

La organización del cableado tiene un impacto directo en la termodinámica del centro de datos. Los cables amontonados en la parte posterior de los servidores crean "muros" que impiden que el aire caliente sea expulsado eficientemente hacia los pasillos calientes.

Para mitigar esto, se deben utilizar cables de la longitud exacta. El uso de cables excesivamente largos genera bucles innecesarios que obstruyen las rejillas de ventilación. Si no es posible adquirir cables a medida, se deben organizar en los gestores verticales para que queden pegados a la estructura del rack y no interfieran con la salida de aire de las fuentes de alimentación.

Finalmente, el mantenimiento preventivo consiste en realizar auditorías periódicas del cableado. Esto implica eliminar cables "huérfanos" (aquellos que ya no están conectados a ningún equipo activo) y revisar que las etiquetas sigan siendo legibles. Un entorno limpio reduce el tiempo medio de reparación (MTTR), ya que los errores de conexión se detectan y resuelven con rapidez.
